Formula 1’in modern çağında aerodinamik gelişim, milyarlarca dolarlık rüzgar tüneli ve sayısız işlemci gücüne sahip CFD yazılımlarıyla tanımlanırken, pist kenarında hâlâ ince bir boya tabakasının bıraktığı izler, tüm bu teknolojilerin doğruluk sınırlarını sorgulatmaya devam ediyor. Flow viz, yani akış görselleştirme boyası, hava akışının gerçek dünyada nasıl davrandığını en çıplak biçimde ortaya koyan, düşük teknolojiye dayalı ancak yüksek hassasiyetli bir yöntemdir. Bu basit görünen uygulama, özellikle 2022’den beri artan yer etkisi aerodinamiğiyle birlikte takımların en kritik kararlarını şekillendiren araçlardan biri haline gelmiştir.
Flow Viz Nedir?

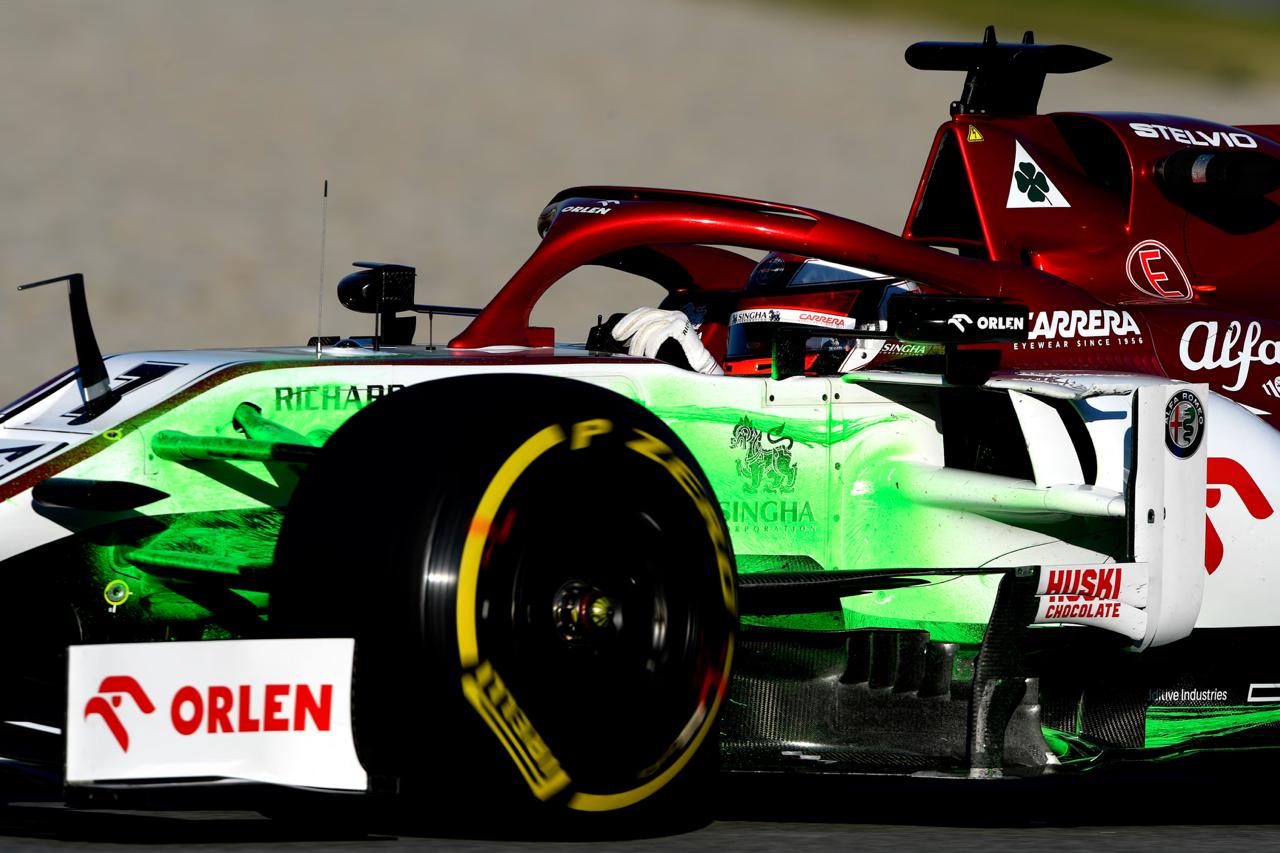

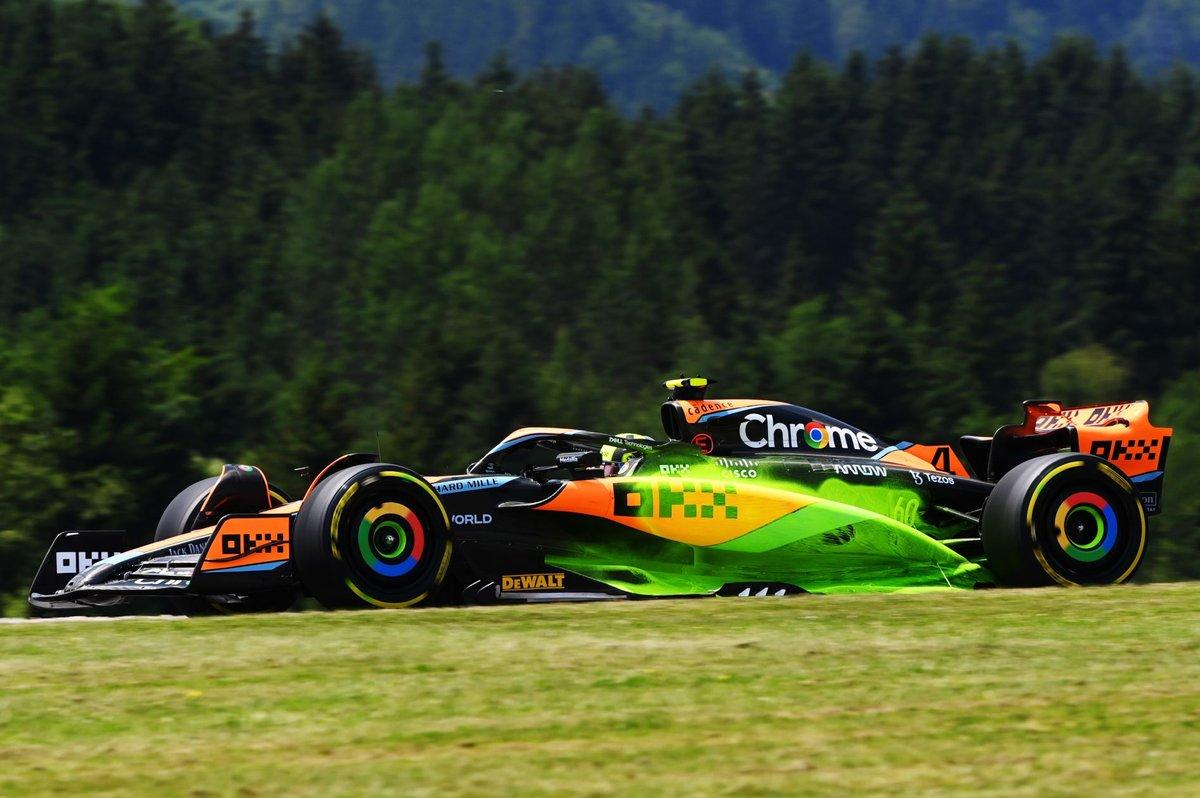

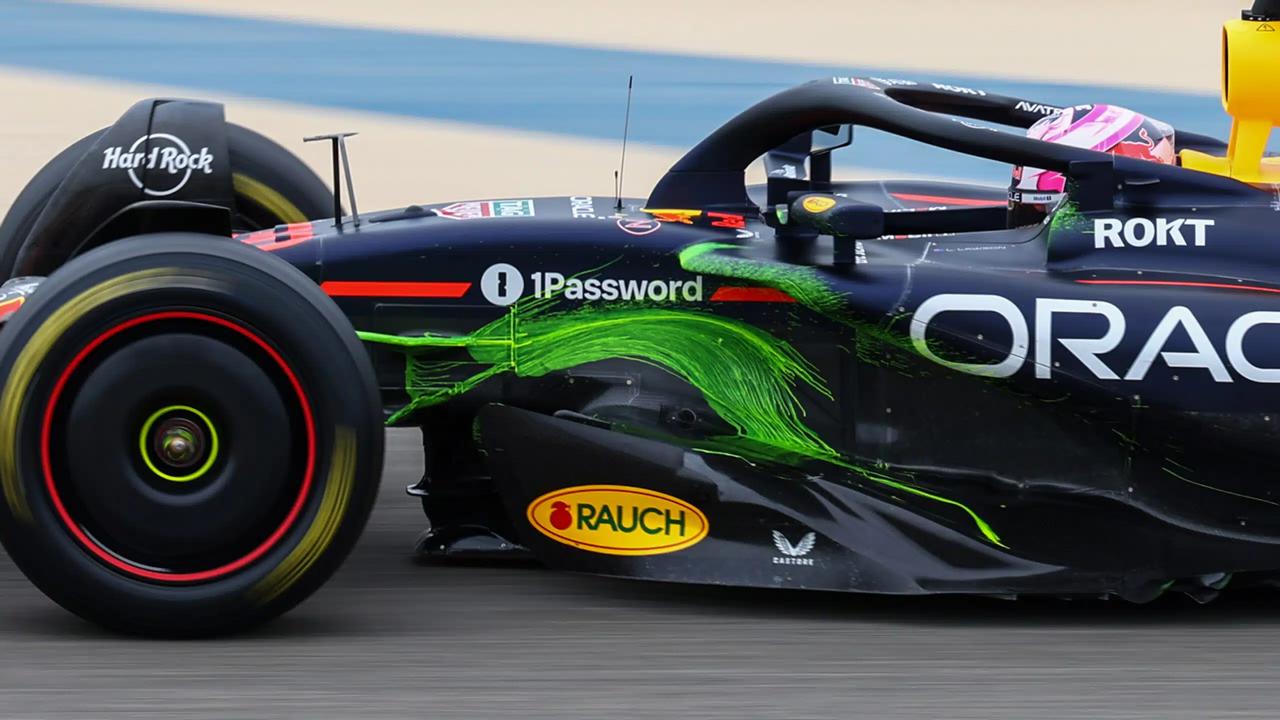

Flow viz, özel olarak formüle edilmiş, çok ince kıvamlı ve düşük yoğunluklu bir boyadır. Araç yüzeyine uygulandığında hava akışının yönünü, hız değişimlerini ve türbülans bölgelerini görsel olarak ortaya çıkarır. Boya, hava ile temas ettiğinde akış yönünde sürüklenir; laminar akışın korunduğu bölgelerde düzgün çizgiler oluştururken, akışın bozulduğu noktalarda boya dağılır veya birikir. Bu sayede mühendisler, CFD simülasyonlarının öngördüğü akış yapılarını pist koşullarında doğrudan gözlemleyebilir. Flow viz, özellikle yüksek Reynolds sayılarında çalışan F1 araçlarında, yüzey sınır tabakasının davranışını anlamak için vazgeçilmez bir araçtır.
Neden Sadece Belli Bölgelere Uygulanır?

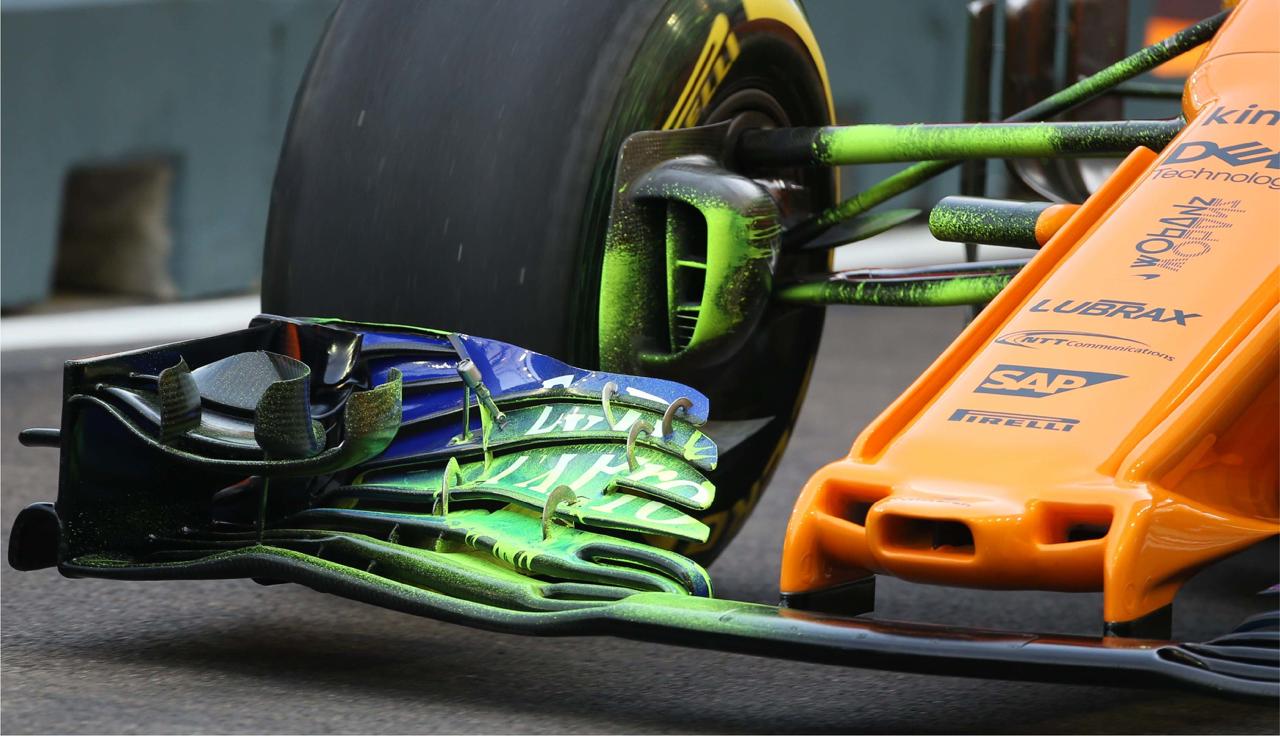

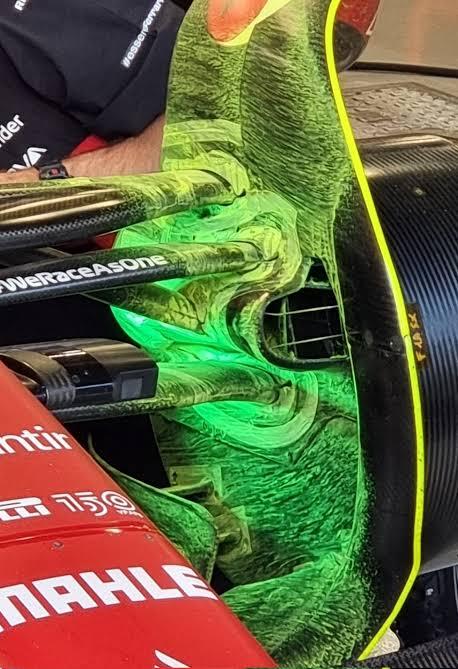

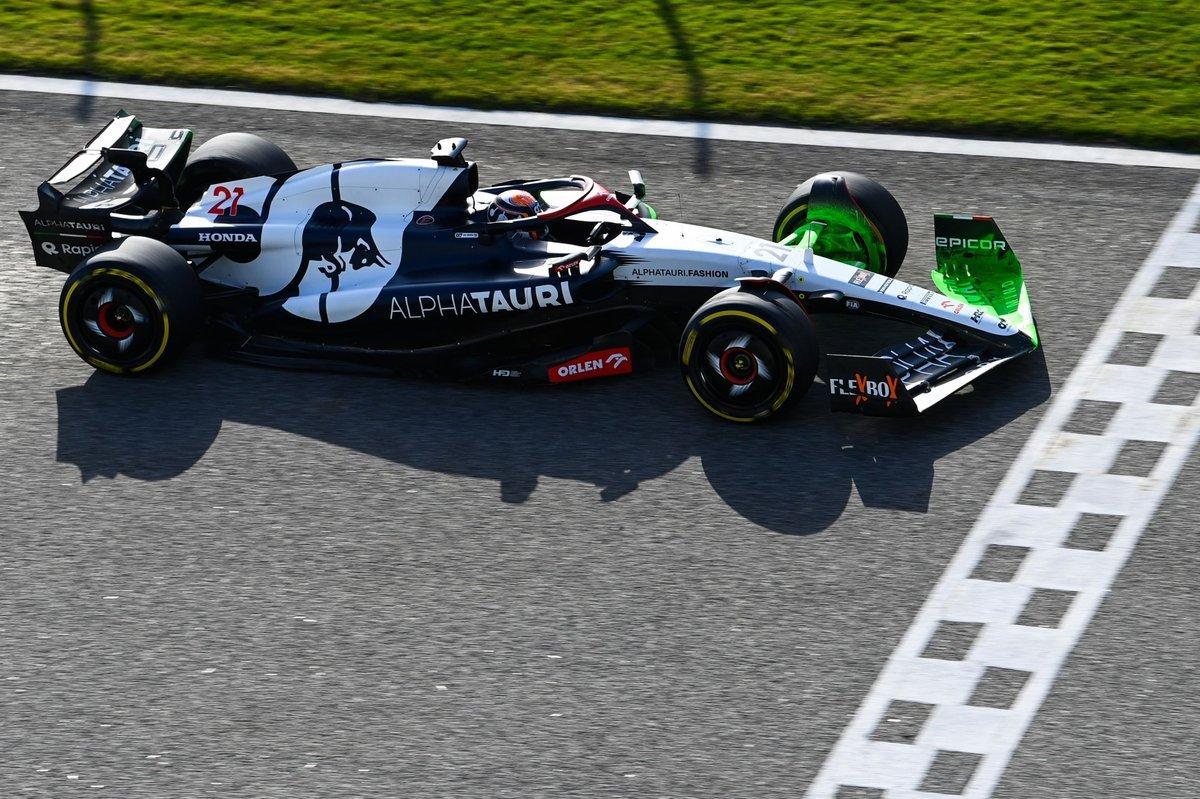

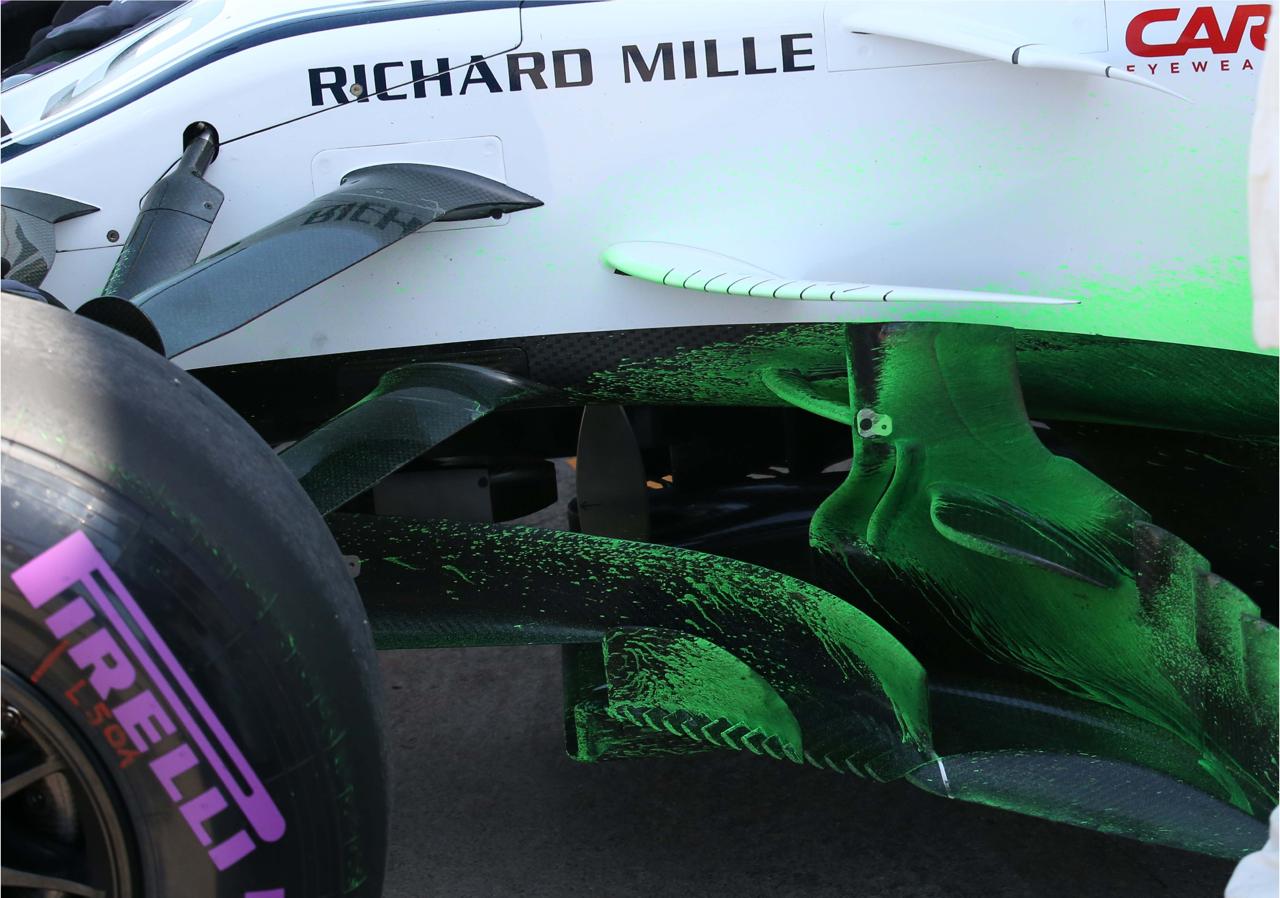

Flow viz boyası tüm araca uygulanmaz; çünkü geniş alanlara yayıldığında elde edilen veri kaotik hale gelir ve anlamlı analiz yapmak imkânsızlaşır. Takımlar, CFD simülasyonlarıyla uyumsuzluk gösteren veya belirsizlik taşıyan belirli bölgelere odaklanır. Bu bölgeler genellikle sidepod önü, taban kenarları, ön kanat bağlantı noktaları ve arka kanat alt yüzeyleridir. Ayrıca boyanın kendisi bile hafif bir aerodinamik etki yaratır; kalın bir tabaka sürüklenmeyi artırabilir. Bu nedenle uygulama, sadece test edilmesi gereken kritik noktalara sınırlı tutulur. Böylece hem veri kalitesi korunur hem de aracın genel performansı minimum düzeyde etkilenir.
Nasıl Uygulanır?

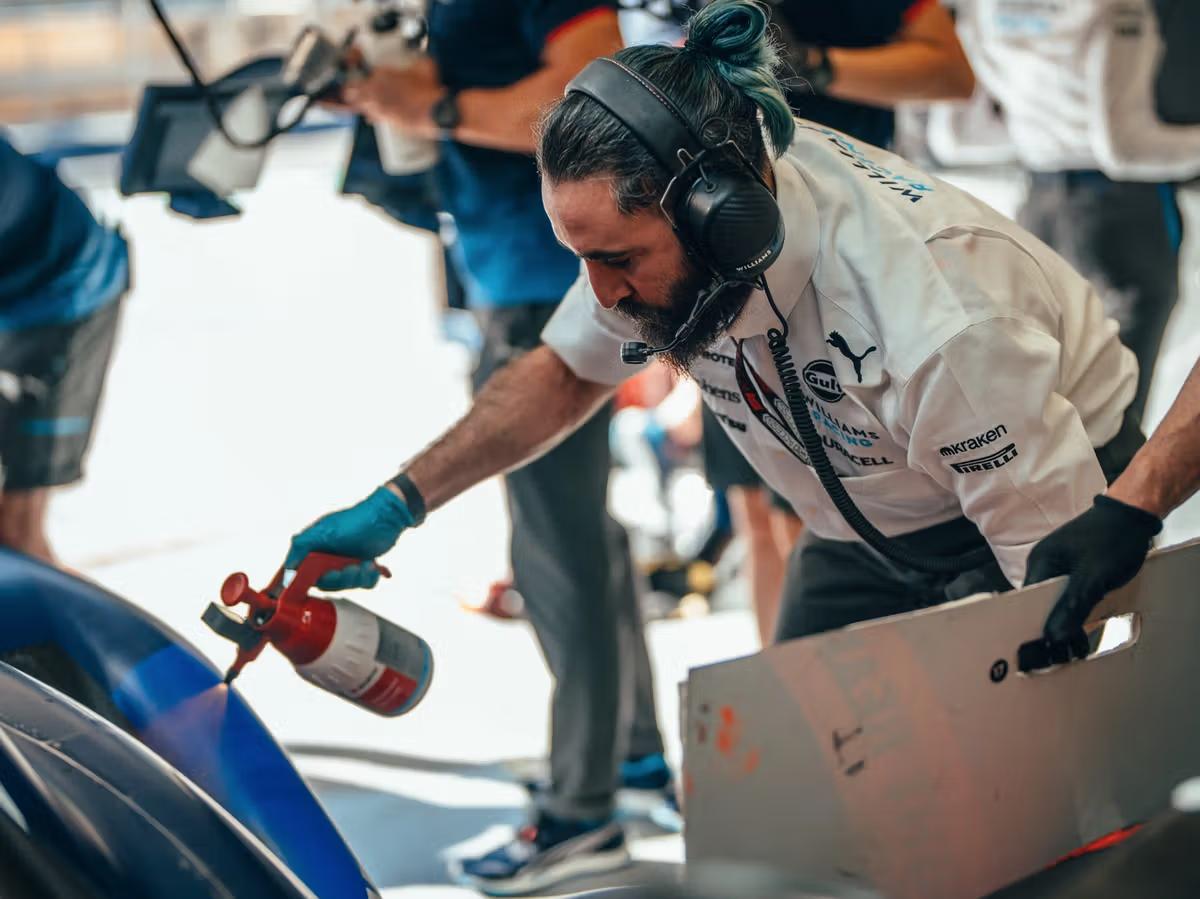

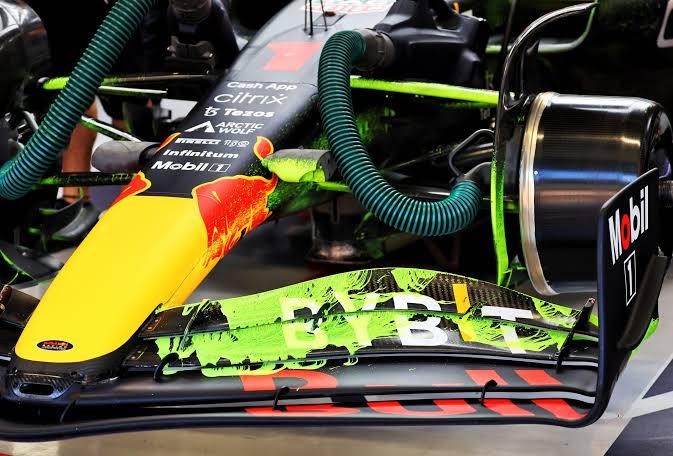

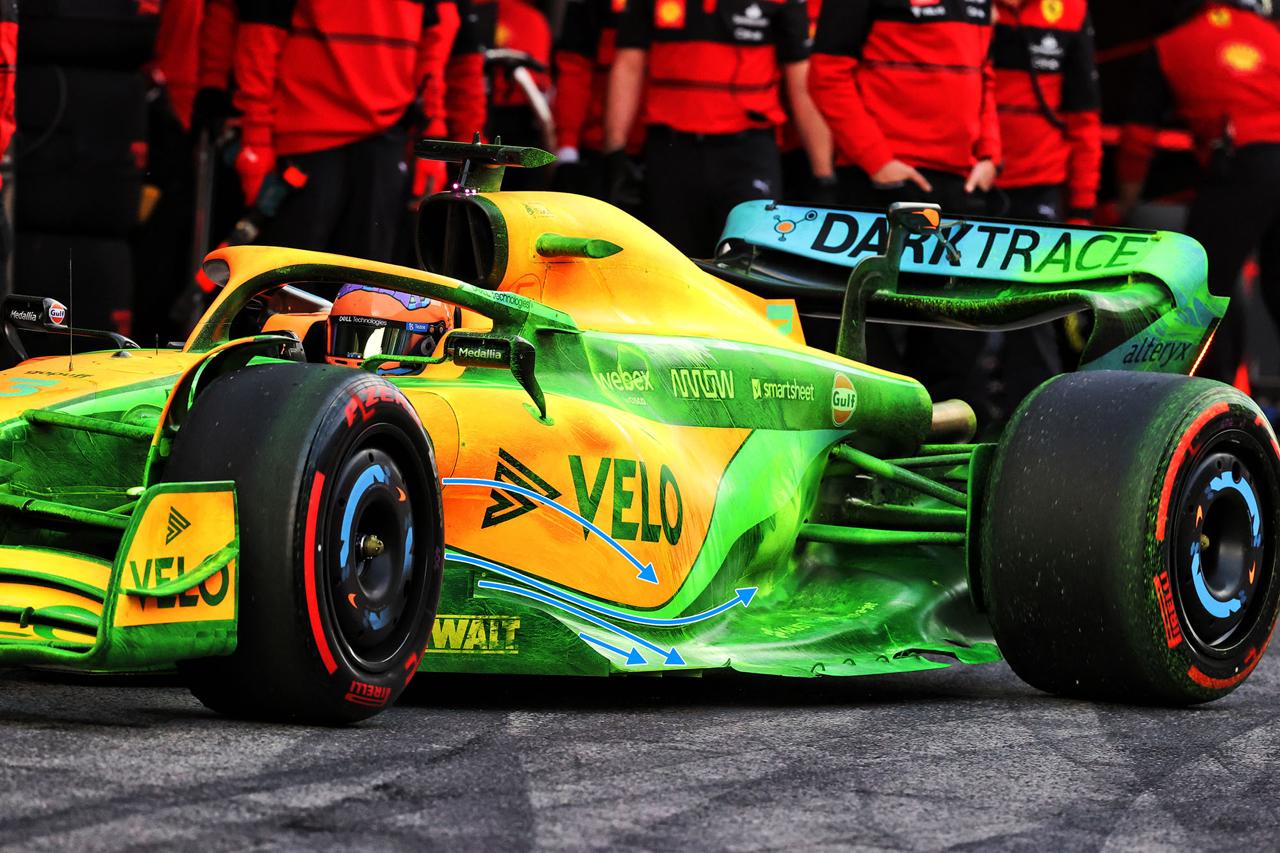

Uygulama, pist seansları öncesinde mekanisyenler tarafından gerçekleştirilir. Boya genellikle sprey tabancası veya özel fırçalarla ince bir tabaka halinde sürülür. Uygulama kalınlığı son derece önemlidir; fazla kalın olursa akış izleri bulanıklaşır, çok ince olursa izler yeterince belirgin olmaz. Boya uygulandıktan sonra araç piste çıkar ve birkaç tur atılır. Bu turlar sırasında hava akışı boyayı istenen şekilde dağıtır. Seans sonunda araç pit alanına döndüğünde, yüksek çözünürlüklü fotoğraflar ve videolarla akış izleri kaydedilir. Bazı takımlar, boyanın farklı renklerde katmanlar halinde uygulanmasıyla akışın zaman içindeki değişimini de takip eder.
Hangi Bilgileri Verir?

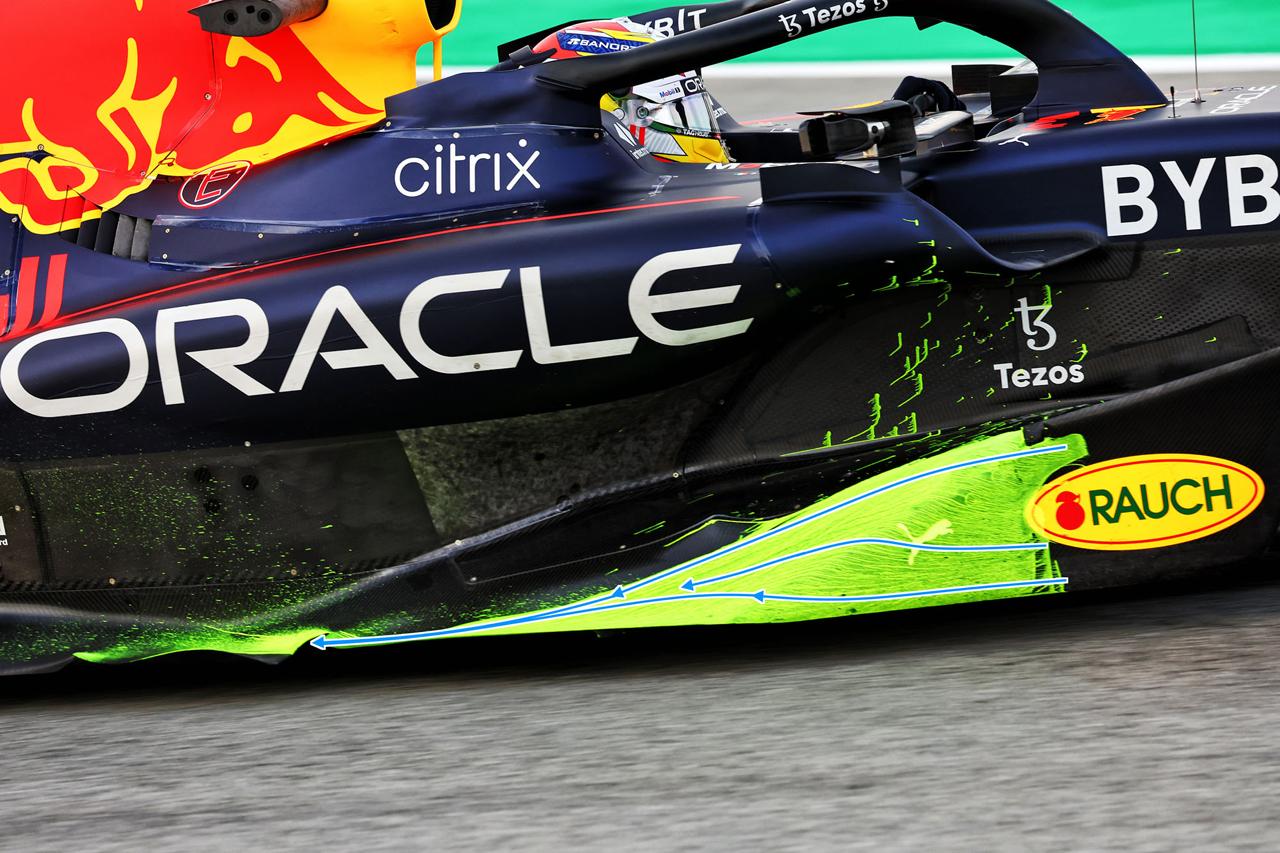

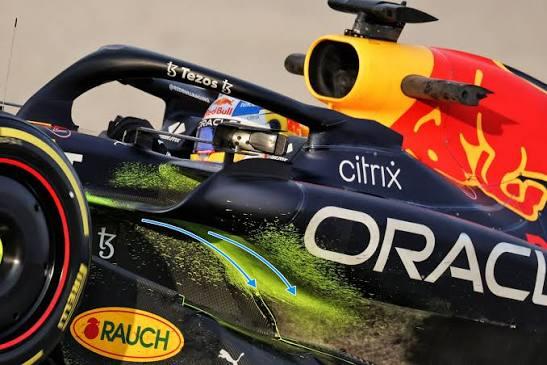

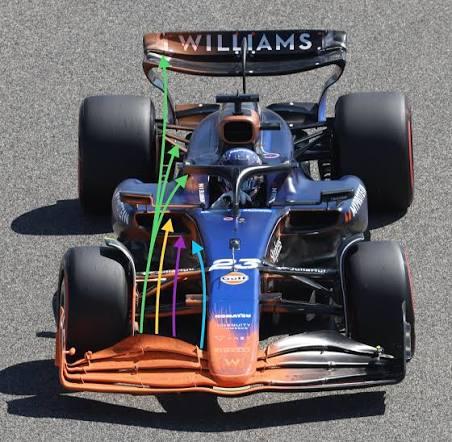

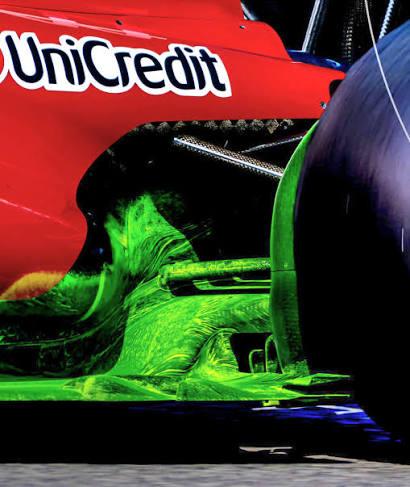

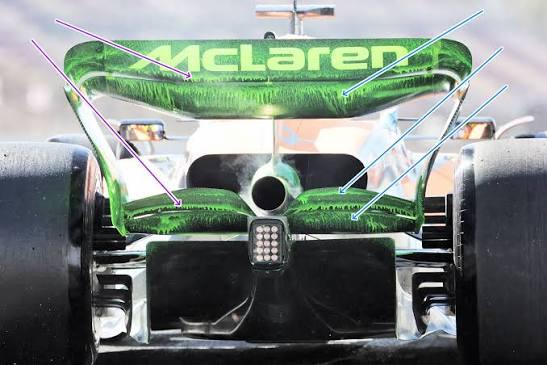

Flow viz, laminar akışın korunduğu bölgelerde düzgün, paralel çizgiler oluştururken, akışın ayrıldığı noktalarda boyanın dağılması veya birikmesiyle türbülans bölgelerini işaret eder. Bu görsel veriler, özellikle taban altındaki akışın yer etkisiyle nasıl yönetildiğini, sidepod undercut bölgesindeki hava yönlendirmesini ve ön kanat uç vortekslerinin davranışını anlamada kritik rol oynar. Elde edilen görüntüler, CFD sonuçlarıyla karşılaştırılarak simülasyon modellerinin gerçek dünya koşullarına ne kadar uyduğu tespit edilir. Böylece mühendisler, sanal ortamda göremedikleri ayrılma noktalarını veya beklenmedik akış yapılarını doğrudan gözlemleyebilir.
Veri Nasıl Toplanır?

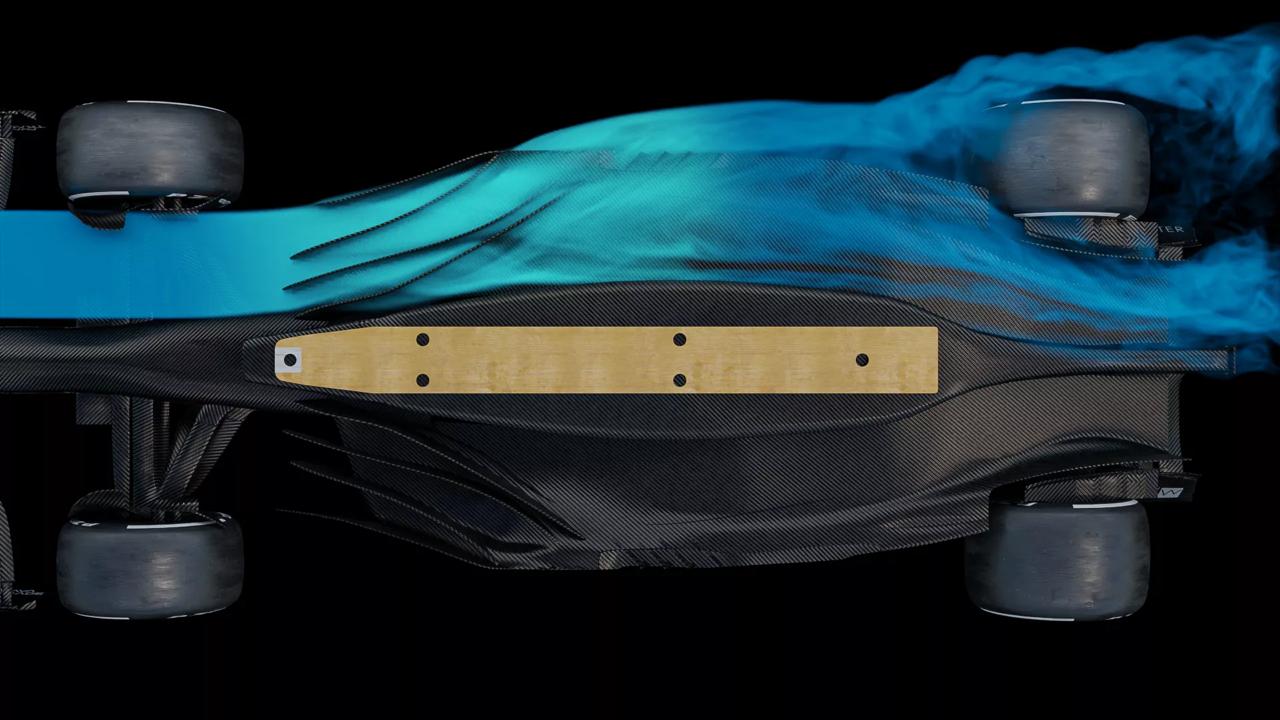

Formula 1 takımları, araç aerodinamiğini anlamak için çok katmanlı bir veri toplama süreci yürütür. Pist kenarına yerleştirilen yüksek çözünürlüklü kameralar, araçların viraj giriş ve çıkışlarındaki hava akışını kaydederken, garajda yapılan detaylı incelemeler boya izleri ve yüzey deformasyonlarını ortaya çıkarır. CFD simülasyonlarıyla karşılaştırılan bu veriler, hava akışının yönünü ve yoğunluğunu belirlemek için kullanılır. Özellikle flow viz boyası ile yapılan testler, hava akışının araç yüzeyindeki izlerini görselleştirerek mühendislerin tahminlerini doğrular. Elde edilen veriler, hem pist hem de laboratuvar ortamında çapraz kontrol edilerek aerodinamik verimliliğin artırılmasına katkı sağlar.
Rüzgar Tüneli Yetmez mi?
Rüzgar tüneli testleri, Formula 1 araçlarının aerodinamik gelişiminde önemli bir rol oynasa da tek başına yeterli değildir. Ölçekli modellerin genellikle %50-60 oranında kullanılması, gerçek araç boyutlarındaki hava akışı davranışını tam olarak yansıtamaz. Ayrıca lastik deformasyonu, süspansiyon hareketleri ve pist yüzeyinin değişken koşulları tünel ortamında tam olarak simüle edilemez. FIA’nın tünel kullanımına getirdiği saat kısıtlamaları da takımları daha verimli yöntemlere yöneltir. Bu nedenle rüzgar tüneli sonuçları yalnızca bir tahmin niteliği taşırken, pistte yapılan flow viz testleri bu tahminlerin doğruluğunu teyit eder. Gerçek koşullar altında elde edilen veriler, aerodinamik paketin nihai performansını belirlemede daha kritik bir rol oynar.
Aero Rake ile Farkı Nedir?
📌 Aero Rake nedir? Detaylı makalemizi okuyun →

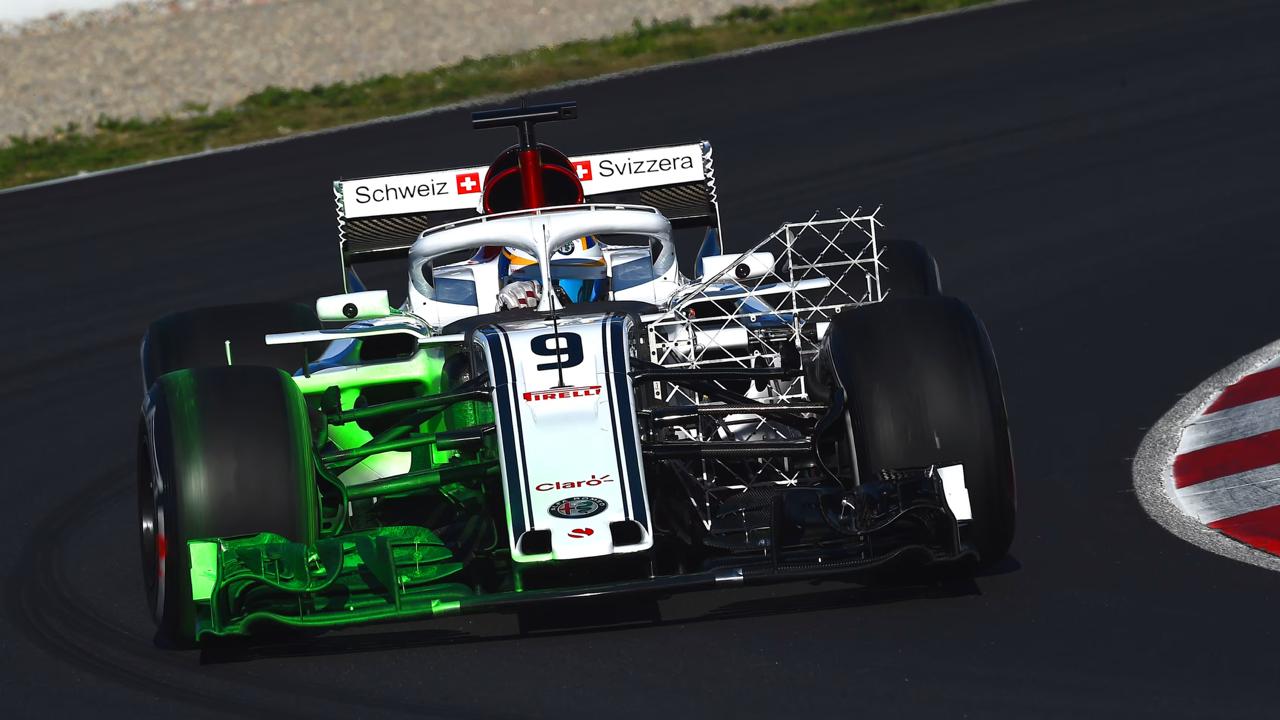

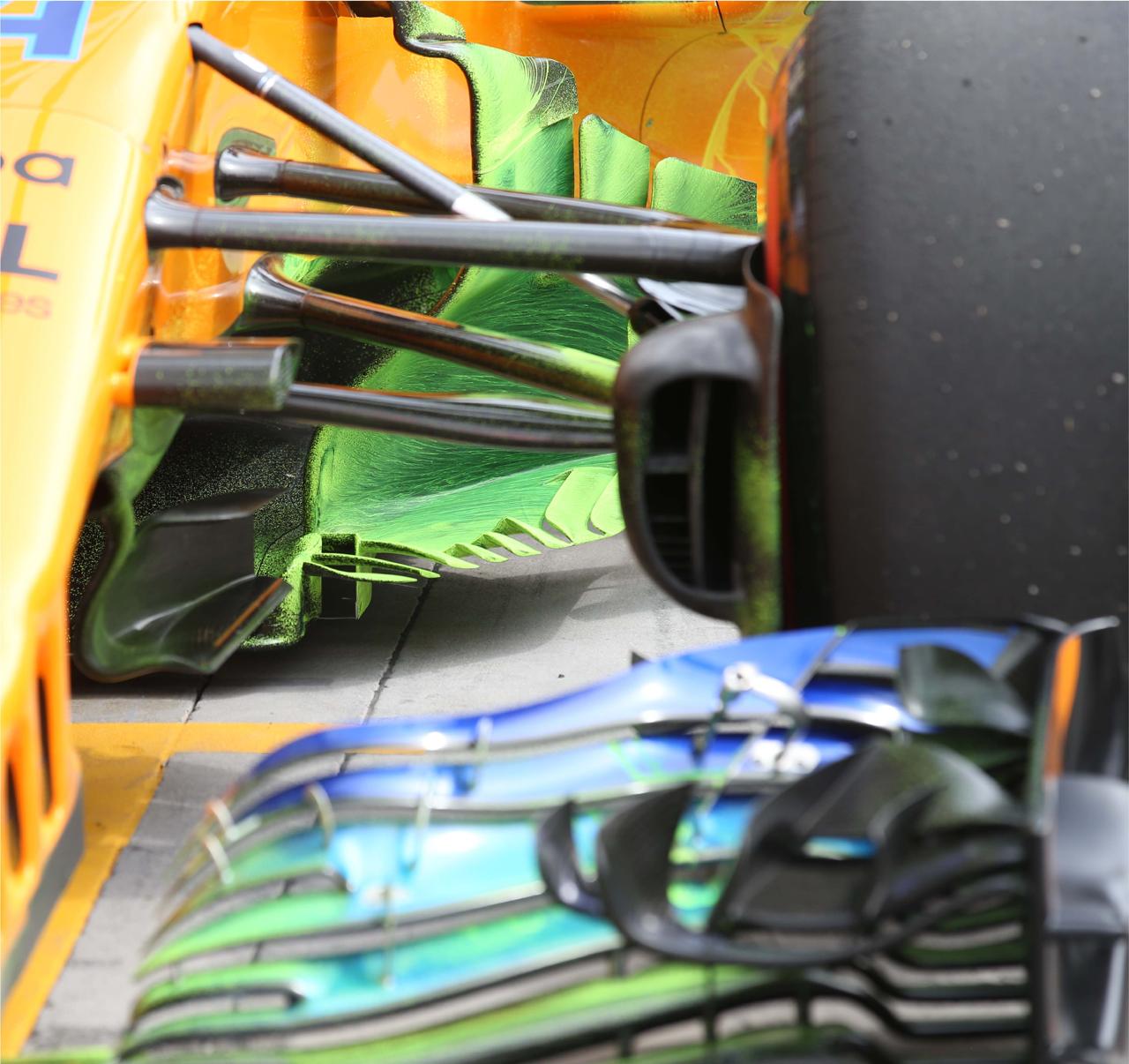

Aero rake, pitot tüpleri ve basınç sensörlerinden oluşan nicel bir ölçüm sistemidir. Belirli noktalardaki toplam ve statik basınç değerlerini sayısal olarak kaydeder. Flow viz ise nitel bir yöntemdir; akışın yönünü ve türbülans yapısını görsel olarak gösterir. İki yöntem birbirini tamamlar. Aero rake, belirli noktalardaki basınç dağılımını kesin rakamlarla verirken, flow viz bu basınç değişimlerinin yüzey üzerindeki akış izlerini nasıl oluşturduğunu gösterir. Takımlar genellikle aynı seansta her iki yöntemi birlikte kullanır; böylece hem sayısal hem görsel veriler elde edilir ve CFD doğrulaması daha sağlam temellere oturur.
2026 Kuralları ve Flow Viz’in Önemi
2026 regülasyonları, yer etkisi aerodinamiğini daha da güçlendirecek ve aktif aerodinamik unsurları devreye sokacaktır. Bu yeni nesil araçlarda taban ve sidepod undercut bölgeleri, aracın toplam downforce’unun büyük kısmını üretecektir. Bu bölgelerdeki akışın hassas yönetimi, araç dengesi ve lastik yönetimi açısından belirleyici olacaktır. Flow viz, özellikle bu kritik bölgelerdeki akış ayrılmalarını ve vorteks yapılarını görsel olarak tespit etmek için en etkili yöntemlerden biri olmaya devam edecektir. Simülasyonların karmaşıklığı arttıkça, gerçek dünya verisiyle doğrulama ihtiyacı da artacaktır.
Güçlü F1 Yorumu
Flow viz’in dijital çağda hâlâ kullanılması, Formula 1’in en temel gerçeğini hatırlatır: simülasyonlar ne kadar gelişmiş olursa olsun, gerçek dünya ile sanal ortam arasındaki uçurum hiçbir zaman tamamen kapanmaz. CFD, milyonlarca hücreyle çalışan devasa modeller sunsa da, sınır tabakası geçişleri, yüzey pürüzlülüğü ve anlık atmosfer koşulları gibi faktörleri tam anlamıyla yakalayamaz. Flow viz, bu uçurumu kapatmak için hâlâ en doğrudan ve en az aracı yöntemdir. Takımların en ileri teknolojiye sahip olmalarına rağmen, pist kenarında bir mekanisyenin fırçasıyla sürdüğü ince boya tabakasına hâlâ ihtiyaç duyması, mühendisliğin nihai ölçütünün hâlâ fizik olduğunu gösterir. Bu yöntem, verinin nicel ve nitel boyutlarını bir arada değerlendirme zorunluluğunu da ortaya koyar. 2026 kurallarıyla birlikte yer etkisi daha karmaşık hale geldikçe, flow viz’in sağladığı net görsel geri bildirim, simülasyonların kör noktalarını aydınlatmaya devam edecektir. Bu durum, F1’in teknolojik evriminin hiçbir zaman insan gözleminin ve fiziksel deneyimin yerini alamayacağını kanıtlar niteliktedir.
